ВРМ в сборе стальной для МО

Воздухораспределительный механизм в сборе для МО

Цена: от 1500 руб.

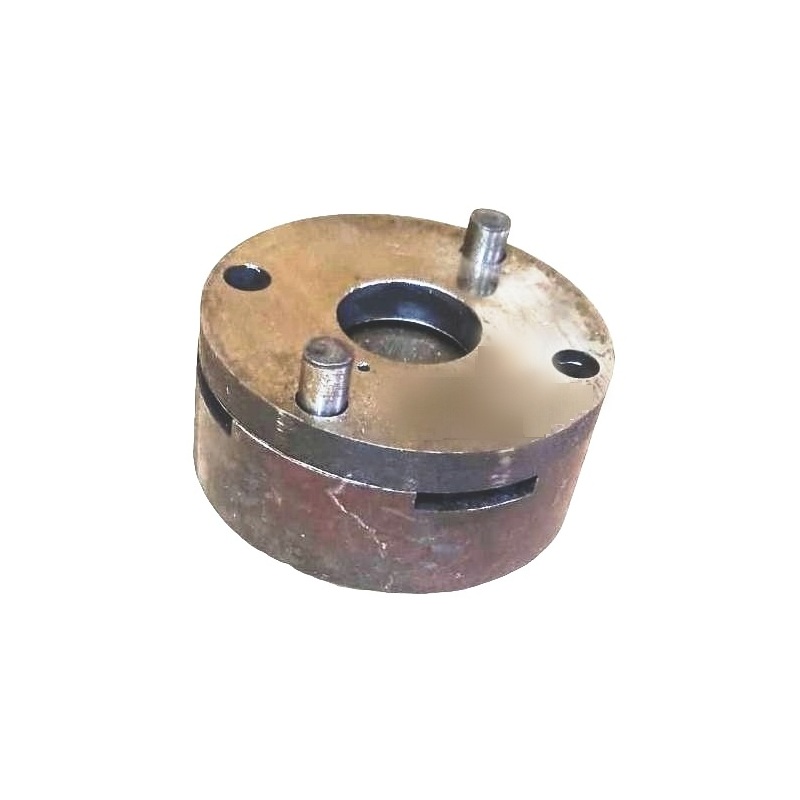

Воздухораспределительный механизм (ВРМ) в сборе для отбойных молотков серии МО производства Томский завод Кузнецова (так же подходит к отбойным молоткам МО-2Б, МО-3Б, МО-4Б производства ТЭМЗ).

ВРМ (клапанная коробка), в отличии от ВРМ для МОП, состоит из двух основных частей: крышки МОП2А-0003 и клапанной коробки МОП2А-0001. Элементы крепятся между собой при помощи штифтов МОП2-004. В клапанную коробку устанавливается клапан МОП2-0006, так называемый «пятак», перед крышки МОП2А-0003 ставится тарельчатая пружина МОП2-0005.

Узел предназначен для поочерёдной подачи сжатого воздуха в камеру прямого и обратного хода цилиндра, устанавливается на ствол отбойного молотка, сверху накручивается промежуточное звено МОП2М-05.

Диаметр наружный ВРМ - 53мм, общая высота узла в сборе 23мм, высота со штифтами 28мм

В отбойных молотках МОП и МОП-М отверстия под штифты расположены под углом 90^о к отверстиям подачи воздуха к клапану, в моделях молотков МО угол смещения составляет 5^о от прямого угла, т.н. "Х-образная" схема.
