Техническая теплоизоляция ROCKWOOL

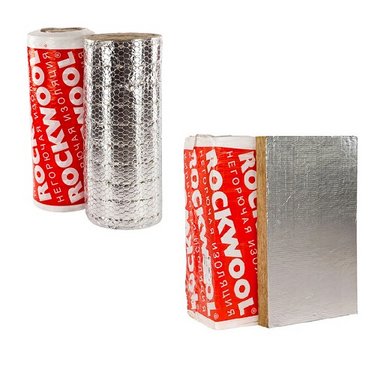

Техническая изоляция ROCKWOOL (роквул)

Плиты теплоизоляционные из минеральной ваты ROCKWOOL ТЕХ БАТТС (ТУ 5762-013-45757203-03)

Минераловатные плиты ROCKWOOL (роквул) ТЕХ БАТТС изготавливаются из минеральной ваты на основе горных пород базальтовой группы. Различаются по маркам 50, 75, 100, 125 и 150. Могут выпускаться кашированными армированной алюминиевой фольгой с одной стороны.

ROCKWOOL (роквул) ТЕХ БАТТС предназначены для использования в качестве тепловой изоляции воздуховодов, газоходов, резервуаров, бойлеров, технологического оборудования, плоских вертикальных и горизонтальных поверхностей, печей, на объектах различных отраслей промышленности (кроме пищевой) и оборудования инженерных систем в жилищном, гражданском и промышленном строительстве.

Размеры (длина х ширина х толщина) мм.

Плотность

Теплопроводность

Механические свойства

1000 х 600 х 50-170

90 кг/м3

Марка	Теплопроводность в сухом состоянии, l Вт/м К), не более (ГОСТ 7076-87)
Марка	l_10°С	l_25°С	l_125°С
50	0,034	0,036	0,055
75	0,033	0,035	0,053
100	0,033	0,036	0,051
125	0,034	0,036	0,050
150	0,035	0,037	0,051

Максимально допустимая плотность материала составляет для:
Тех Баттс 50 - 50 кг/м³
Тех Баттс 75 - 75 кг/м³
Тех Баттс 100 - 100 кг/м³
Тех Баттс 125 - 125 кг/м³
Тех Баттс 150 - 150 кг/м³

Максимальная рабочая температура
Предельная температура изолируемой поверхности:
Плиты Тех Баттс 50, 75, 100 - +250°С
Плиты Тех Баттс 125 - +300°С
Плиты Тех Баттс 150 - +350°С

Минераловатные маты ТЕХ МАТ

Минераловатные маты ROCKWOOL (роквул) Тех Мат — лёгкие гидрофобизированные маты на синтетическом связующем, изготовленные из минеральной ваты на основе базальтовых пород. С одной стороны маты могут быть кашированы алюминиевой фольгой.

Минераловатные маты Тех Мат предназначен для тепловой изоляции технологического и энергетического оборудования, тепловых сетей, магистральных и промышленных трубопроводов.

Размеры (длина х ширина х толщина) мм.

Плотность

Теплопроводность

Механические свойства

4500 х 1000 х 50
4000 х 1000 х 70
3000 х 1000 х 100

диапазон плотности от 35 до 50 кг/м³

Теплопроводность в сухом состоянии, l Вт/(мК), не более (ГОСТ 7076-99):
l₂₅ = 0,036
l₁₂₅ = 0,060
l₃₀₀ = 0,120
Справочное значение (ISO 8301-1991)
l₁₀ = 0,034

График зависимости теплопроводности от температуры (Протокол НИЦ АООТ "Теплопроект" №19И/00)

Сжимаемость Тех Мата, % не более 45. Упругость, %, не менее 95.

Температура применения
От -180 до +57О°С (Протокол НИЦ АООТ “Теплопроект” № 3И/00).

Устойчивость размеров
Коэффициент линейного расширения = 0. Усадка = 0

ROCKWOOL WIRED MAT 80

ROCKWOOL WIRED MAT 80 - гибкий мат из каменной ваты, покрытый с одной стороны сеткой из гальванизированной проволоки с размером ячейки 25 мм. Кроме того, мат прошит гальванизированной проволокой. Может выпускаться с покрытием из алюминиевой фольги.

Разработан для огнезащиты и теплоизоляции воздуховодов, изоляции высокотемпературного оборудования и трубопроводов. Для повышения предела огнестойкости транзитных воздуховодов и систем дымоудаления предлагается простое в монтаже, надежное в эксплуатации и эстетичное по внешнему виду решение – систему Wired Mat 80, которая является частью системы огнезащитных решений RockFire. Этот вид огнезащитного покрытия обеспечивает предел огнестойкости воздуховодов от 60 до 180 минут в зависимости от толщины материала WIRED MAT 80.

Преимущества:

Технологичность
Всепогодность
Виброустойчивость
Эстетичный внешний вид

Свойства

Пожарная безопасность. ROCKWOOL (роквул) WIRED MAT 80 без покрытия относится к негорючим материалам и принадлежат к группе НГ (ГОСТ 30244-94).
Влагостойкость. ROCKWOOL (роквул) WIRED MAT 80 изготовлен из гидрофобизированной каменной ваты.
Устойчивость к высоким температурам WIRED MAT 80 может использоваться на поверхностях с температурой до 1000 °С. При наличии вибрации – до 800 °С.
Предел огнестойкости. Огнезащитное покрытие стального воздуховода, выполненное в соответствии с технологическим регламентом № 10–07 материалом ROCKWOOL (роквул) WIRED MAT 80 обеспечивает пределы огнестойкости от 60 до 180 минут в зависимости от толщины мата (подробнее см. табл. 1).
Химическая стойкость. Каменная вата ROCKWOOL химически инертна по отношению к маслам, растворителям,щелочам.
Биостойкость. Каменная вата ROCKWOOL непригодна в качестве пищи для грызунов и насекомых и не способствует росту грибка, плесени или бактерий.
Долговечность. Изделия из каменной ваты ROCKWOOL способны сохранять высокие эксплуатационные характеристики на протяжении более чем 50 лет.

Плотность, кг/м³	Теплопроводность	Температура применения, °С	Группа горючести
80	λ25=0,036, λ125 = 0,0488, λ300 = 0,092	до +1000, при наличии вибрации до 800	НГ (негорючий)

Необходимые материалы и инструменты:

минераловатные маты WIRED MAT 80TM
приварные штифты
фиксирующие шайбы
алюминиевый скотч (в случае применения WIRED MAT 80 с покрытием алюминиевой фольгой)
ножницы по металлу
проволока
металлический крючок для связывания проволоки
оборудование для приварки штифтов

Размеры WIRED MAT 80, мм

Длина	Ширина	Толщина
5000	1000	40
4000	1000	50
3000	1000	60
3000	1000	70
2500	1000	80
2000	1000	100

При складировании на открытом воздухе необходимо избегать контакта материала с грунтом и использовать укрывной влагонепроницаемый материал.

Табл. 1. Предел огнестойкости воздуховода c изоляцией WIRED MAT 80.

Толщина	Предел огнестойкости, мин
40	60
60	90
70	120
90	150
100	180

Монтаж

С помощью аппарата контактной сварки к корпусу воздуховода привариваются специальные штифты, на которые затем мат насаживается и блокируется прижимными шайбами. Между собой маты сшиваются гальванизированной проволокой.

ROCKWOOL (роквул) FIREBATTS

ROCKWOOL (роквул) Firebatts представляет собой жесткие теплоизоляционные плиты, изготовленные изготовленные из гидрофобизированной минеральной ваты Rockwool. Продукт может быть каширован с одной стороны алюминиевой армированной фольгой.

ROCKWOOL (роквул) Firebatts используется для теплоизоляции ровных поверхностей и огнезащиты стальных конструкций и вентиляционных коробов, что применимо в нефтехимической промышленности, для атомных станций и в других отраслях.

Максимальная допускаемая температура
Со стороны минеральной ваты до 750°С.
Со стороны алюминиевой фольги:
клей 75°С.
фольга 500°С.

ЦИЛИНДРЫ ТЕПЛОИЗОЛЯЦИОННЫЕ ИЗ МИНЕРАЛЬНОЙ ВАТЫ НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ПО ТУ 5762-010-45757203-01

Цилиндры навивные ROCKWOOL – предназначены для тепловой изоляции технологических трубопроводов с температурой теплоносителя до +650 °С. При этом цилиндры, покрытые фольгой, используются в системах отопления, вентиляции, кондиционирования, водоснабжения и водоотведения.

Они обеспечивают уменьшение тепловых потерь с трубопровода, защиту от выпадения конденсата, защиту обслуживающего персонала от ожогов горячей поверхности трубопроводов.

Цилиндры изготавливаются из минеральной ваты на осное базальтовых пород.

Применяются для тепловой изоляции трубопроводов в зданиях и сооружениях (жилищное, гражданское, промышленное строительство, в том числе пищевая промышленность), для изоляции тепловых сетей, промышленных трубопроводов всех типов.

Цилиндры обладают:

эффективными теплоизоляционными свойствами;
высокими механическими свойствами;
химической стойкостью по отношению к маслам, растворителям, кислотам, щелочам; биостойкостью;
выдерживают высокие температуры, не теряя теплоизолирующих свойств (температура плавления волокна более 1 000°С);
удобны в монтаже и ремонтных работах, легко поддаются обработке режущим инструментом.

Температура применения цилиндров, °С
(Методика определения температуроустойчивости минераловатных волокнистых материалов ВНИПИ "Теплопроект”). Предельная температура применения +б5О°С.
